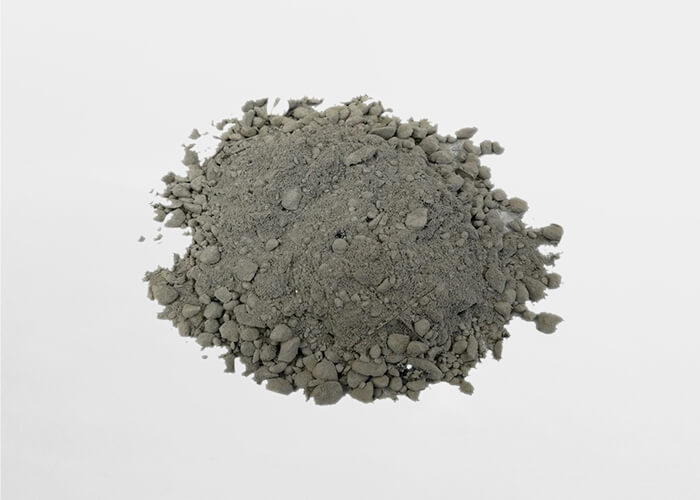

不粘鋁耐火澆注料采用特種的高鋁礬土、棕剛玉、藍晶石、氧化鋁微粉、鋁酸鈣水泥、硅微粉以及特殊添加劑經(jīng)過嚴(yán)格的比例混合而成。是專門根據(jù)熔鋁爐的使用要求研制的低水泥耐火澆注料。其具有雜質(zhì)含量低、高密度、高強度、高抗侵蝕能力、高抗?jié)B透性、不被鋁熔液侵潤的性能特點。
| 項目 | 普通型 | 加強型 | 加強型 | 高強型-1 | 高強型-2 | |
| 指標(biāo) | ||||||
| 化學(xué) | Al2O3≥ | 60 | 65 | 65 | 70 | 80 |
| 成分 | ||||||
| ％ | ||||||
| Fe2O3≤ | 0.6 | 0.5 | 0.4 | 0.4 | 0.3 | |
| BaO+ZnO+B2O3≥ | 3 | 3 | 3 | 4 | 4 | |
| 體積密度g/cm3≥ | 2.4 | 2.5 | 2.65 | 2.7 | 2.8 | |
| 耐壓 | 110℃×24h | 35 | 40 | 40 | 45 | 45 |
| 強度 | ||||||
| Mpa≥ | ||||||
| 1300℃×16h | 40 | 45 | 45 | 50 | 50 | |
| 抗折 | 110℃×24h | 5 | 10 | 10 | 12 | 14 |
| 強度 | ||||||
| Mpa≥ | ||||||
| 1300℃×16h | 10 | 13 | 13 | 15 | 16 | |
| 線變化率％1300℃×3h | 0～+0.2 | 0～+0.2 | 0～+0.2 | 0～+0.1 | 0～+0.1 | |
| 使用部位 | 熔鋁爐、爐頂、爐墻、爐底、排放口、鋁包、 | |||||
| 流槽、除氣箱等 | ||||||
| 材料特點 | 整體性、高強度、耐腐蝕、抗剝落、抗?jié)B透、 | |||||
| 熱穩(wěn)定性好、不沾鋁、不沾渣 | ||||||
Copyright ? 2020-2023 鄭州榮盛窯爐耐火材料有限公司 | 豫ICP備13012392號 | 公司營業(yè)執(zhí)照信息公示
