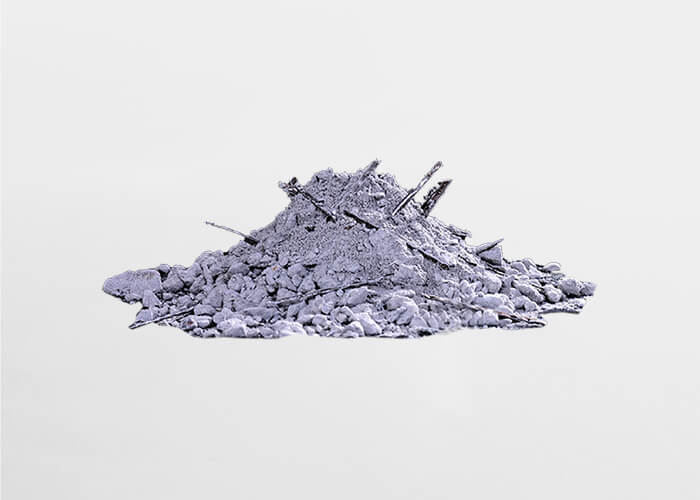

鋼纖維耐磨澆注料是選用鋁礬土熟料作骨料，以礬土熟料及剛玉細(xì)粉作為澆注料基質(zhì)，以超微粉等多種復(fù)合材料為結(jié)合劑和添加劑，外加不銹鋼耐熱纖維配制而成。鋼纖維耐磨耐火澆注料具有高強(qiáng)度耐高溫，抗沖擊、抗熱震、耐磨性能好等特點(diǎn)。

除我們所熟知的具有常規(guī)的高溫耐磨損性能外，因在其配料中加入了一定數(shù)量的耐熱不銹鋼纖維，防止了材料中骨料與基質(zhì)在高溫狀態(tài)下產(chǎn)生的漲差，以及在啟停爐時(shí)產(chǎn)生的溫度梯度變化所產(chǎn)生的應(yīng)力而導(dǎo)致爐墻破壞，同時(shí)，由于鋼纖維的加入，使材料澆注后爐墻整體強(qiáng)度大大增強(qiáng)。澆注耐火材料中加入鋼纖維的主要作用是：

（1）增強(qiáng)韌性，提高抗應(yīng)力—應(yīng)變能力，提高抗機(jī)械沖擊性；

（2）提高抗熱震性，提高抗開裂和剝落性；

（3）抑制在養(yǎng)護(hù)、干燥及熱處理后的線收縮。鋼縣委加入量一般為0.6~2.5%（體積比）。鋼纖維以含鉻、鎳等元素不同，有不同牌號(hào)。其規(guī)格有：等效直徑0.4、0.5、0.6mm；長(zhǎng)度20、25、30mm。

在CFB鍋爐中，常用于爐膛出口及側(cè)墻、頂部、旋風(fēng)分離器直段、旋風(fēng)分離器頂、返料器等部位。在鋼鐵、冶金、化工和建材行業(yè)被廣泛的使用，鋼纖維澆注料的使用方法其實(shí)與混凝土大致相同，在選定好配方和原料經(jīng)過攪拌加工均勻之后，用振動(dòng)棒密實(shí)，然后經(jīng)過養(yǎng)護(hù)和加熱處理即可，而由于不定型澆注料使用部位的特殊性，所以根據(jù)場(chǎng)地條件的不同，對(duì)于澆注料的施工質(zhì)量也需要有保證的。

在對(duì)于其重要部分的用高鋁熟料作為骨料和粉料的基礎(chǔ)上兌入適當(dāng)?shù)匿摾w維澆增強(qiáng)澆注料的特點(diǎn)特性就是強(qiáng)度高、韌性好而且熱震穩(wěn)定性好、抗剝落及耐磨性能強(qiáng)等特點(diǎn)，用于溫度階梯變化比較容易導(dǎo)致爐墻破損的部位。
